Berufliches Projekt beim Tiefbauamt Graubünden, Bezirk 1 Chur. Die technischen Angaben stammen aus dem öffentlich aufgelegten Auflageprojekt (technischer Bericht, Februar 2014), das ein Ingenieurbüro im Auftrag des Tiefbauamts erarbeitet hat. Die Fotos sind eigene Baustellenaufnahmen.
Ausgangslage
Die Fläscherstrasse verbindet Fläsch über die Rheinbrücke mit Bad Ragaz. Zwischen dem Dorfrand und der Rheinbrücke waren Asphalt- und Betonbeläge in schlechtem Zustand, die Strasse zu schmal und die Entwässerung mangelhaft. Die Strecke führt durch Landwirtschaftsland und am Waldrand entlang, über den Schuttfächer eines Bachs und die Schwemmebene des Rheins. Auf der ganzen Länge gibt es Wildwechsel; am Fuss der Strassenböschung bilden sich bei langem Regen Wasserlachen.
Projekt in Zahlen
| Ausbaustrecke | rund 800 m, vom Dorfrand Fläsch bis zur Rheinbrücke |
| Fahrbahn | neu 5.80 m, Bankett wanderweggerecht rund 80 cm |
| Verkehr | rund 420 Fahrzeuge pro Tag (2006); nationale Veloroute und regionale Bikeroute |
| Erdbau | rund 5’100 m³ Abtrag, 900 m³ Schüttung, 1’000 m³ Fundationsmaterial |
| Landerwerb | rund 1’785 m², vorübergehend beansprucht rund 7’900 m² |
| Kostenvoranschlag Auflageprojekt | rund 1.6 Mio. Franken, inklusive Landerwerb und Nebenkosten |
Lösung
- Verbreiterung auf einer Seite. Die Strasse folgt dem bestehenden Trassee und wurde gegen Süden verbreitert. Die historische Linienführung bleibt erhalten.

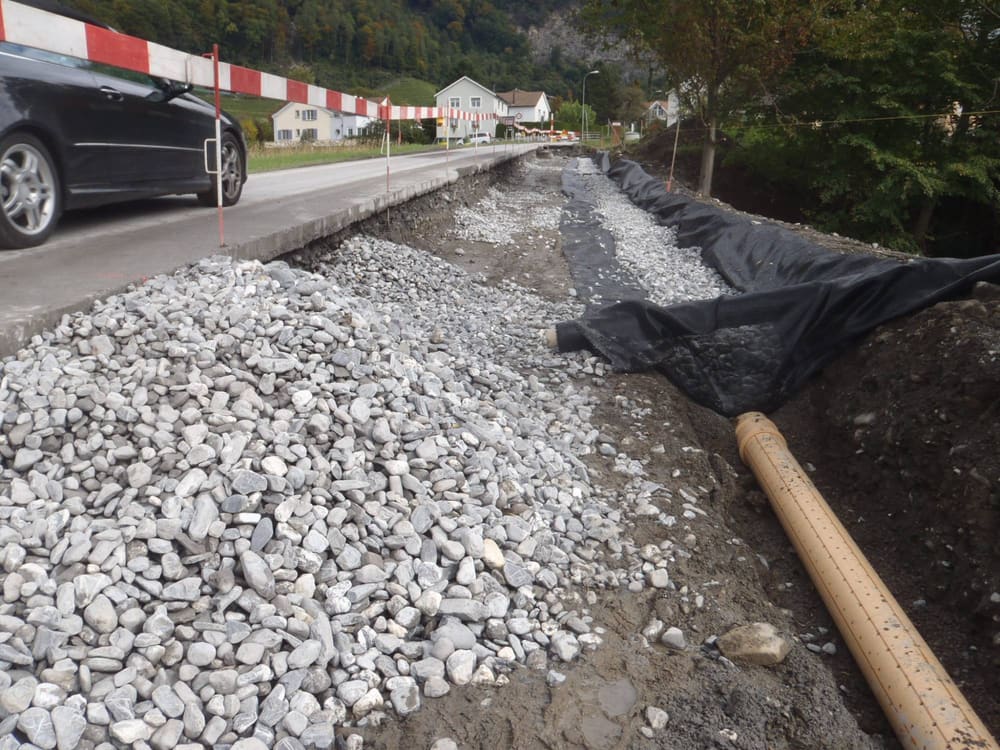

- Entwässerung. Im ersten Abschnitt sammeln Einlaufschächte das Wasser und leiten es über die Gemeindeleitung in den Aubach. Auf der restlichen Strecke versickert es über die Schulter im Wiesland, nach Zulässigkeitsprüfung ohne Behandlungsanlage.
- Stützmauer am Projektende. Beim Bach vor der Rheinbrücke eine natursteinverkleidete Schwergewichtsmauer.
- Bauen unter Verkehr. Einspurige Verkehrsführung mit Lichtsignal oder Handregelung, Fundation und Tragschichten wechselseitig eingebaut, Deckbelag später.
Kleintiermauer für Amphibien
Zum ersten Mal beim Tiefbauamt Graubünden habe ich eine Kleintiermauer umgesetzt, zum Schutz von Fröschen und anderen Amphibien. Die Strasse liegt zwischen Wald, Feldern und Bächen; wandernde Tiere geraten sonst auf die Fahrbahn.

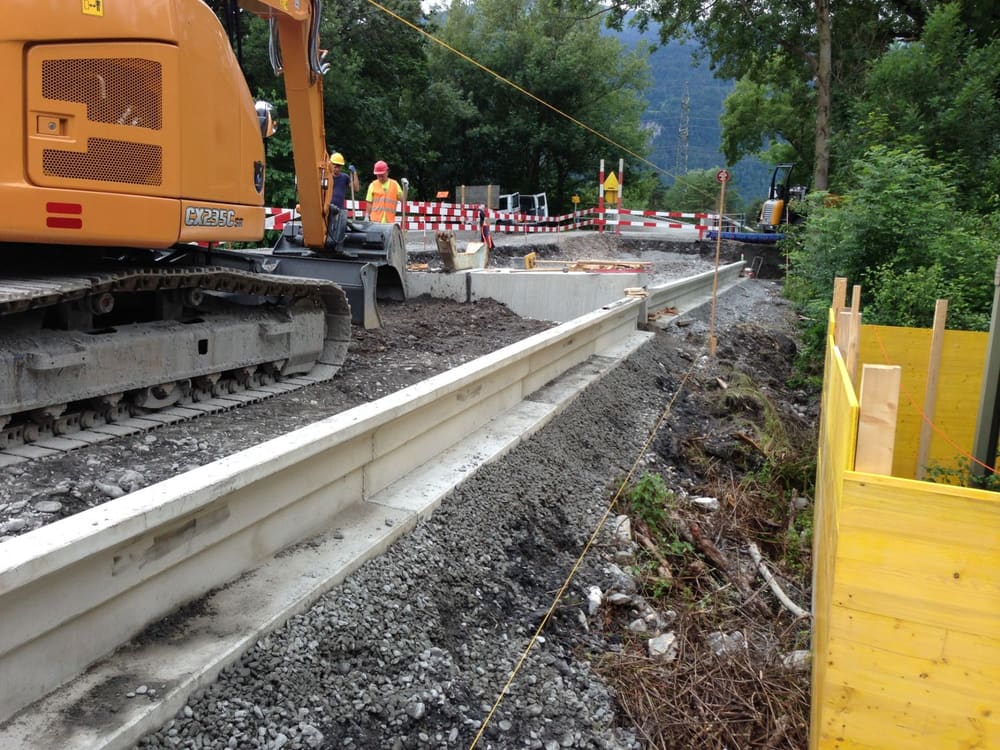

- Leitwand aus Betonelementen. Eine niedrige Mauer entlang der Strassenböschung, oben mit Überhang, damit die Tiere nicht darüber klettern.

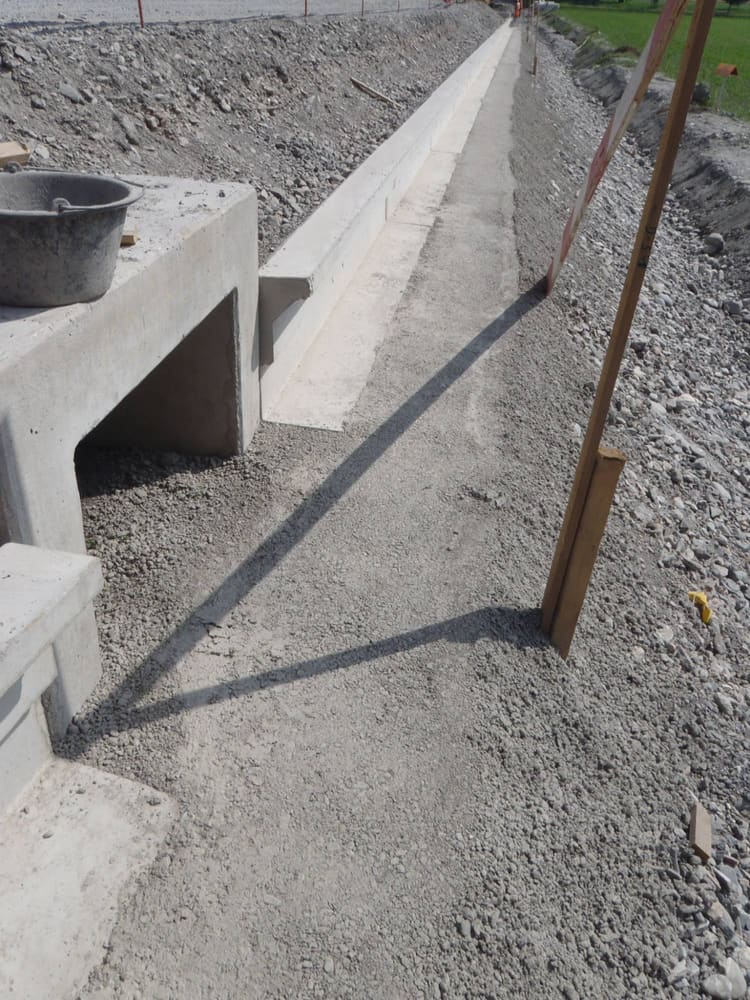

- Durchlässe. Die Leitwand führt die Tiere zu Durchlässen unter der Strasse.
Meine Rolle
Beim Tiefbauamt war ich für das Projekt von der Auflage über das Ausführungsprojekt und die Submission bis zur Bauleitung zuständig, einschliesslich der Umsetzung der Kleintiermauer. Laut Auflageprojekt waren zudem eine Meteorleitung der Gemeinde zu verlegen und vor Baubeginn Sicherheitsmassnahmen bei einer Hochspannungsleitung und einer Gasleitung an der Rheinbrücke festzulegen.
Bezug zu meinen Kompetenzen
Eine Strassenkorrektion im Landwirtschaftsgebiet, ergänzt um ein Element, das beim Tiefbauamt neu war: Strassenbau, Entwässerung und Naturschutz in einem Projekt.
